颜色、图形符号或字母数字符号应标注在相应的线端或邻近处。

当采用两种以上的识别方法，并可以能出现混淆时，这两种识别方法的相互关系必须在有关文件中说明。

系统通则

    5.1 基本原则

    5.1.1 字母数字系统由大写正体拉丁字母和阿拉伯数字构成。

    5.1.2标志直流元件的字母从字母表的前半部分即A至M中选用，标志交流元件的字母从字母表的后半部分即N至Z中选用。

    字母“I”和“O”不能使用，符号“+”和“-”可以使用。

    5.1.3 当不致产生混淆时，允许省略第5.2条中规定的完整字母数字符号的某些部分。

    5.2 标记原则

    端子标记以下列原则为基础：

    5.2.1 单个元件的两个端子用连续的两个数字来区别，奇数数字应小于偶数数字，例如1和2。

    5.2.2 单个元件的中间各端子用数字来区别，最好用自然递增数序的数字。例如：3，4，5等。中间各端子数字选用大于两边端子的数字，并应从靠近较小数字的端子处开始标志，例如一个两边端子为1和2的元件的中间各端子用3，4，5等数字标志。

两个两边端子和两个中间端子

    5.2.3 如果几个相似的元件组合成一组，各个元件的端子可以接下列方法标志：

    a． 在5.2.1和5.2.2条中所规定的数字前冠以字母的方法来区分两边端子和中间各端子，例如：

用U、V、W标志三相交流系统中设备的各相端子；

    b. 不需要或不可能识别相位时，在5.2.1和5.2.2条中所规定的数字前冠以数字的方法来区分两边端子和中间各端子。为避免混淆，在这些数字中间加入一个圆点，例如：一个元件的端子用1.1和1.2标志，另一个元件的端子用2.1和2.2标志；

    c.每一元件的两端子以不同的连续数字来区别，该元件的奇数数字应小于偶数数字。

    5.4 特定导线线端的识别

    特定导线线端字母数字的识别应符合表1中的规定。

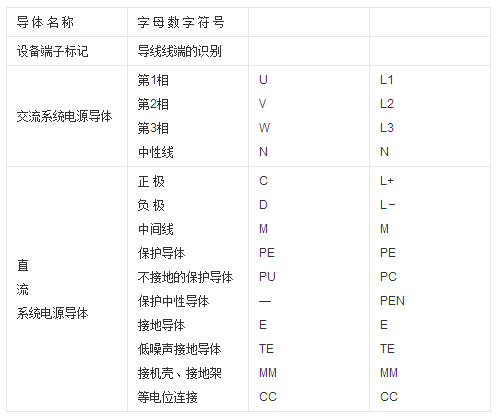

    表1 设备特定接线端子的标记和特定导线线端的识别

注：1）只有当这些接线端子或导体的电位与保护导体或接地导体的电位不等时，才采用这些识别标记。
